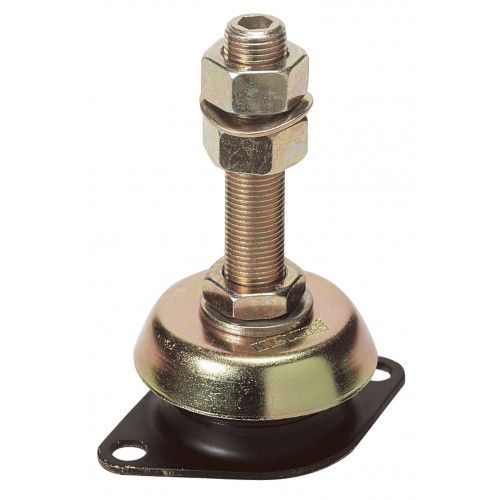

Flexible Motorlager Typ K25 - (15 - 25kg)

KSTEUN25V ist ein kompaktes flexibles Motorlager für kleine Schiffsmotoren und Generatoraggregate mit 1 oder 2 Zylindern. Es ist darauf ausgelegt, Motorvibrationen zu reduzieren und gleichzeitig eine kontrollierte und vorhersehbare Motorbewegung zu gewährleisten.

Das Gummielement ist für den Betrieb innerhalb eines definierten Kompressionsbereichs ausgelegt, der für eine korrekte Schwingungsdämpfung und zuverlässige Motorausrichtung entscheidend ist. Während der Installation muss eine Mindestkompression von 1,3 mm erreicht werden, um eine wirksame Dämpfung sicherzustellen, während die maximale Kompression von 3 mm bei kombinierter statischer und dynamischer Belastung nicht überschritten werden darf.

Dieses Modell weist identische Steifigkeitseigenschaften in Querschiffs- und Längsrichtung auf, die beide höher sind als die vertikale Steifigkeit. Dadurch wird eine ausgewogene seitliche und längsgerichtete Stabilität ohne Richtungsbevorzugung erreicht.

Geeignet für Schiffsmotoren im Leistungsbereich von 4 bis 15 kW (6–20 PS).

Technische Übersicht

• Belastungsbereich: 15–25 kg

• Kompressionsbereich: 1,3–3 mm

• Steifigkeitsverhältnis

  • Vertikal: 1

  • Querschiffs (seitlich): 1,4

  • Längsschiffs (vor und achtern): 1,4

• Gummihärte: 45° Shore
